ADSS fjöðrunarklemma er stuðningur fyrir loftnet sem er notaður til að festa ADSS ljósleiðara við millistöng eða turn. Snúru-gripbyggingin og fjöðrunarfestingin passa við tilgreint snúruþvermál, span og uppsetningarskilyrði.
Tæknilýsing
|
Forskrift |
Upplýsingar |
|
Vöruheiti |
ADSS snúru fylgihlutir |
|
Fyrirmynd |
CC-ADSS-300M4/6F-DS |
|
Gildandi kapall |
ADSS ljósleiðarasnúra |
|
Trefjafjöldi |
4 / 6 / 8 / 12 / 24 / 36 / 48 / 60 / 72 / 96 / 144F |
|
Gildandi span |
50 / 60 / 80 / 100 / 120 / 200 / 300 / 400 / 600 m |
|
Viðmiðunarþvermál kapals |
13,4 mm |
|
Viðmiðunarþyngd snúru |
141 kg/km |
|
Hámark Leyfileg vinnuspenna (MAT) |
8,200 N |
|
Skammtíma-þungaþol |
2.200 N/100 mm |
|
Tilvísun viðeigandi span |
Minna en eða jafnt og 300 m |
|
Kapalsmíði |
Laust rör, hlaup-fyllt |
|
Miðstyrksfélagi |
Ekki-málmi |
|
Kapalstyrking |
Aramid garn |
|
Innri / ytri slíður |
PE / PE |
Vöruuppbygging

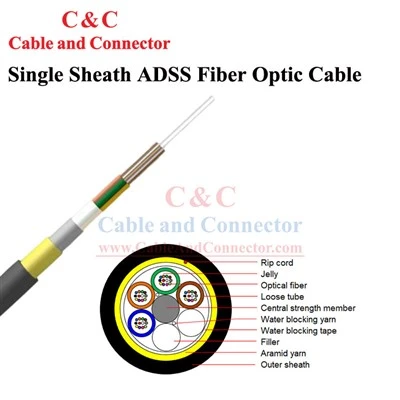

ADSS snúrusamsetning:Viðeigandi kapall notar lausa-rörabyggingu með hlaupi-fylltum rörum og áfyllingarstöngum sem er raðað utan um miðlægan miðstyrk sem er ekki-málmi.
Kjarnabinding:Pólýestergarn er notað til að binda kapalkjarna, með efnasambandi sem fyllir opin milli kapalþáttanna.
Ytri smíði:Kapalbyggingin inniheldur PE innri slíður, aramid garnstyrkingu og PE ytri slíður fyrir loftuppsetningu.
Samhæfni aukabúnaðar:Stilling aukabúnaðarins er ætlað að passa við tilgreinda ADSS kapalbyggingu, þvermál og uppsetningarsvið frekar en að velja sjálfstætt frá kapalnum.
Uppsetningarstaða og umsókn
Aerial ADSS línur:Aukabúnaðurinn er ætlaður til uppsetningar með sjálfstætt-ADSS ljósleiðara á samskiptaleiðum.
Mismunandi spanhlutar:Hægt er að passa við val á aukabúnaði við tilgreindar kröfur um span, allt frá stuttum-spanstillingum í gegnum lengri loftnet.
Fjarskiptanet:Tilheyrandi ADSS kapall er notaður fyrir ljósleiðarakerfi sem flytja net-, síma- og sjónvarpssamskiptaþjónustu.
Krefjandi leiðir:Sjálfbærandi kapalbyggingin á við þar sem aðskildir stuðningsvírar úr málmi eru ekki notaðir, þar með talið leiðir með erfiðum aðgengi eða landslagsskilyrði.
Efni og vélrænni árangur
Kapalstyrking:Aramid garn veitir togstyrkingu innan kapalbyggingarinnar, en miðstyrkshluturinn er ó-málmi.
Slíður efni:Snúran sem vísað er til notar PE fyrir bæði innri og ytri slíður, þar sem ytri slíður myndar ytra kapallagið.
Vinnuspenna:Tilgreind kapalstilling hefur hámarks leyfilega vinnuspennu (MAT) 8.200 N.
Krossþol:Snúruforskriftin sýnir 2.200 N/100 mm skammtíma-mótnám; val á aukabúnaði ætti að passa við samsvarandi kapalstillingu og uppsetningarskilyrði.
Pökkun og magnframboð
Vöruauðkenni:Pantanir geta verið tilgreindar með CC-ADSS-300M4/6F-DS líkaninu ásamt nauðsynlegri trefjafjölda og spanstillingu.
Skipulagsáætlun:Fyrir verkpantanir geta kaupendur auðkennt nauðsynlega aukahlutastillingu í samræmi við fjölda kapaltrefja, þvermál kapal og áætlað span.
Grunnur magnpöntunar:Áætlun um magn ætti að byggjast á fjölda uppsetningarpunkta í lofti og valinni sviðsstillingu fyrir verkefnið.
Staðfesting pöntunar:Staðfesta skal kapalgerð, trefjafjölda, nafnþvermál, spanþörf og uppsetningu aukabúnaðar fyrir framleiðslu og sendingu.
Algengar spurningar
Sp.: Hvað er MOQ?
A: Lágmarks pöntunarmagn er venjulega 3 kílómetrar á gerð, þó hægt sé að meta minna prufumagn út frá núverandi framleiðsluáætlun verksmiðjunnar.
Sp.: Hver er leiðslutími?
A: Venjuleg framleiðsla tekur 15 til 25 dögum eftir pöntunarstaðfestingu, allt eftir tilteknum trefjafjölda og heildarlengd sem krafist er.
Sp.: Hvaða greiðsluskilmálar eru í boði?
A: Staðlaðir skilmálar eru T/T með 30% innborgun og eftirstöðvar greiddar á móti afriti af farmskírteini, en greiðslubréf (L/C) eru samþykkt fyrir stærri verkpantanir.
Sp.: Er hægt að panta sýnishorn?
A: Já, stutta-sýnishornshluta er hægt að útvega til gæða- og forskriftaskoðunar, með fraktkostnaði venjulega undir kaupanda.
Sp.: Er hægt að panta mismunandi gerðir saman?
A: Já, blandaðar pantanir sem sameina mismunandi trefjafjölda eða spannarforskriftir í einn ílát eru að fullu studdar til að passa við þarfir verkefnisins.
Sp.: Hvaða upplýsingar eru nauðsynlegar fyrir tilvitnun?
A: Vinsamlegast gefðu upp nauðsynlega trefjafjölda, spanlengd, væntanlegt pöntunarmagn og ákvörðunarhöfn til að fá nákvæma verðáætlun.
