Inngangur
Í nútíma há-tengdum heimi okkar eru há-gagnaflutningur og kristal-tær samskiptanet oft álitin algjörlega sjálfsögð af neytendum og fyrirtækjum. Á bak við hverja-háskerpu sjónvarpsútsendingu, breiðbandsnettengingu í íbúðarhúsnæði, farsímastöð og þráðlaust útvarpskerfi fyrir atvinnumenn býr háþróaður líkamlegur innviði sem gerir hnökralaus samskipti möguleg. Meðal varanlegustu, áreiðanlegustu og mikilvægustu þátta þessa alþjóðlegu innviða er kóaxstrengurinn. Í marga áratugi hefur þessi sérhæfða gerð rafflutningslína þjónað sem grunnmiðill til að flytja útvarpsbylgjur (RF) merki á öruggan, skilvirkan og áreiðanlegan hátt frá einum rafeindabúnaði til annars.
Þrátt fyrir hraða, víðtæka aukningu ljósleiðara og þráðlausra fjarskipta í mörgum geirum, er kóax kapallinn enn ómissandi yfir ótrúlega breitt svið neytenda rafeindatækni, iðnaðarframleiðslu, flugvélaverkfræði og fjarskipta. Einstök, sammiðja rúmfræðileg hönnun þess gerir honum kleift að innihalda rafsegulsvið með góðum árangri, verja innri gagnasendingar fyrir sterkum utanaðkomandi hávaða og viðhalda sterkri merkiheilleika yfir þýðingarmiklar rekstrarfjarlægðir. Þessi alhliða handbók kannar grunnhugtök kóaxkapla, sundurgreinir flókna innri líffærafræði þeirra, skoðar grundvallareðlisfræði RF merkjasendingar, metur mismunandi viðnámsstaðla og kapalafbrigði og endurskoðar helstu rekstrarkosti þeirra og takmarkanir í nútíma rafmagnsverkfræði.
1. Líffærafræði og kjarnabygging kóaxkapals
Til að skilja raunverulega hvernig kóaxstrengur nær háum-flutningsgetu sinni, verður maður að skoða nákvæmlega eðlisfræðilega byggingu hans og efnissamsetningu. Tæknilega hugtakið "kóaxial" er dregið af þeirri byggingarfræðilegu staðreynd að öll innri sammiðjulög deila einum, sameiginlegum rúmfræðilegum ás. Þessi nákvæma sammiðja röðun er algjörlega viljandi, vandlega hönnuð til að stjórna nærliggjandi rafsegulsviðum og bæla algjörlega utanaðkomandi truflanir. Venjulegur kóaxstrengur samanstendur af fjórum aðal sammiðjulögum, sem hvert um sig er hannað til að framkvæma ákveðna vélræna eða rafmagnsaðgerð innan heildar flutningslínusamstæðunnar.
Í miðjunni er kjarnaleiðari, almennt nefndur miðleiðari. Þessi mikilvægi þáttur er venjulega framleiddur úr hár-hreinn solid kopar, kopar-klæddu stáli fyrir aukinn togstyrk, eða silfur-húðuðum kopar, og aðalhlutverk hans er að bera aðal RF merki. Í kringum þennan innri leiðara er rafeinangrunarbúnaðurinn, ó-leiðandi lag sem venjulega er smíðað úr föstu eða froðuðu pólýetýleni, eða pólýtetraflúoretýleni (PTFE). Rafmagns einangrunartækið viðheldur nákvæmu, óbilandi líkamlegu bili milli miðkjarna og ytri laga, sem er mikilvægt til að mæla fyrir um rafviðnám og útbreiðsluhraða merkja kapalsins.
Inniheldur rafeinangrunarbúnaðinn er málmhlífin, sem þjónar sem alger mikilvæg hindrun gegn umhverfishávaða og merkaleka. Þessi skjöldur er venjulega smíðaður úr blöndu af álpappír og þéttofnu möskva úr niðursoðnum eða berum koparþráðum. Skjöldurinn virkar sem aukaleiðari, fullkomnar rafrásina á meðan hann fangar rafsegulbylgjuna inni í snúrunni og hindrar ytri rafsegultruflanir (EMI) og útvarpsbylgjur (RFI). Að lokum er öll samsetningin hýst í ytri hlífðarjakka úr endingargóðum fjölliðum eins og PVC, pólýetýleni eða pólýúretani. Þessi ytri húð verndar innri lögin fyrir líkamlegu núningi, innkomu raka, útfjólublári sólargeislun og mikilli efnafræðilegri útsetningu í erfiðu umhverfi utandyra.
2. Eðlisfræði RF merkjasendingar
Útvarpsbylgjur fela í sér-hátíðni riðstrauma sem sveiflast hratt og mynda rafsegulsvið sem geta auðveldlega geislað í burtu eða tekið upp villuhljóð ef ekki er stjórnað af viðeigandi verkfræði. Hefðbundnir opnir vírar eða samhliða leiðarapör henta illa fyrir hátíðnisendingar vegna þess að þau virka eins og óviljandi loftnet, leka dýrmætri merkjaorku og verða fyrir miklum niðurbroti vegna truflana í umhverfinu. Koax kapallinn leysir þetta vandamál á snilldarlegan hátt með líkamlegri beitingu algjörrar rafsegulsviðs.
Þegar RF merki fer inn í kjarnaleiðara kóaxkapals myndar það rafsegulsvið sem ferðast eftir lengd vírsins. Vegna þess að ytri málmhlífin umlykur miðjuleiðarann alveg í jafnri fjarlægð, eru raf- og segulsviðin sem tengjast merkinu bundin algjörlega við rýmið innan rafeinangrunarbúnaðarins sem er á milli innri kjarna og ytri skjaldarins. Ennfremur snertir utanaðkomandi rafsegulhljóð sem stafar af raflínum, útvarpssendum eða iðnaðarvélum ytri fléttu skjöldinn og er tryggilega jarðtengdur eða endurkastast í burtu, sem kemur í veg fyrir að hann komist inn í kjarnann og spilli gagnastraumnum.
Annað mikilvægt hugtak í RF sendingu yfir kóax snúru er einkennandi viðnám, mæld í ohmum (Ohm). Viðnám táknar heildarandstöðu sem flutningslína sýnir riðstraumi. Það er mikilvægt fyrir afköst kerfisins að viðhalda stöðugri, stýrðri viðnám-sem oftast er staðlað við annað hvort 50 Ohm eða 75 Ohm um alla lengd snúrunnar og tengds vélbúnaðar hennar. Ef ósamræmi við viðnám á sér stað mun hluti af raforku á ferðalagi endurkastast aftur í átt að upptökum frekar en að ná áfangastaðnum. Þessi endurspeglun skapar standbylgjur, rýrir merkjagæði, dregur úr orkunýtni og getur í útvarpsumhverfi með miklu-afli framleitt umframhita sem skemmir varanlega viðkvæman sendibúnað.
3. Flokkanir, viðnámsstaðlar og kapalafbrigði
Koaxkaplar eru ekki ein-stærð-sem hentar-allri vöru; þau eru hönnuð í aðskilda flokka sem byggjast á notkunartíðni, líkamlegri stærð, afl-meðhöndlunargetu og viðnámsmat. Fyrir tæknimann, kerfishönnuð eða RF verkfræðing er nauðsynlegt að velja rétta kapalafbrigðið til að tryggja hámarksafköst kerfisins og forðast skelfilegar endurkast merkja.
Aðalviðnámsstaðlarnir tveir sem ráða yfir alþjóðlegum iðnaði eru 50 Ohm og 75 Ohm:
50 Ohm Coax snúrur:Þau eru aðallega hönnuð fyrir gagnaflutning, þráðlaus fjarskipti, tvíhliða útvarpskerfi, GPS-búnað og merkjaaukningu í atvinnuskyni. 50 Ohm viðnámseinkunn veitir hið fullkomna jafnvægi á milli lítillar merkjadeyfingar og mikillar afl-meðhöndlunar, sem gerir það að alhliða staðli fyrir útvarpsbylgjur og loftnet. Vinsæl dæmi eru hefðbundin RG-58 sem og nútímaleg afbrigði með lágt tap eins og LMR seríurnar (eins og LMR-240 og LMR-400).
75 Ohm Coax snúrur:Þetta er fínstillt fyrir mynddreifingu, kapalsjónvarp (CATV), gervihnattasjónvarpsstrauma og breiðbandssendingar á internetinu. Vegna þess að myndbands- og útsendingarmerki setja lágmarks merkjatap í forgang fram yfir langa óvirka keyrslu frekar en háa-aflmeðferð, kemur 75 Ohm rúmfræði (dæmi um RG-6 og RG-59 snúrur) í veg fyrir myndrýrnun og viðheldur hreinni rásarheilleika yfir dreifikerfi íbúða og atvinnuhúsnæðis.
Til viðbótar við viðnámsmun, eru kóaxkaplar mjög mismunandi eftir eðlisfræðilegu magni. Þykkari snúrur eru með stærri kjarnaleiðara og þykkari rafeinangrunarefni, sem draga verulega úr merkjadempun (merkjatapi yfir fjarlægð) fyrir langa snúru, þó að þeir fórni líkamlegum sveigjanleika. Aftur á móti eru þynnri snúrur mjög sveigjanlegar og auðvelt að leiða þær í gegnum þröng rými eða innréttingar í ökutækjum, en þeir þjást af meiri deyfingarhraða yfir lengri span.
4. Kostir og rekstrartakmarkanir
Þó að koax snúrutækni hafi þroskast á næstum öld af stöðugri þróun, heldur hún áfram að hafa yfirburðastöðu í mörgum samskiptageirum vegna einstakrar blöndu af byggingar- og rekstrarlegum ávinningi. Hins vegar verða kerfishönnuðir einnig að gera grein fyrir eðlisfræðilegum takmörkunum þess þegar þeir skipuleggja stóra-uppfærslu.
Helstu kostir þess að nota kóax snúru eru:
Frábær rafsegulvörn:Meðfylgjandi sammiðja hönnunin veitir einstaka vörn gegn utanaðkomandi rafsegultruflunum og útvarpsbylgjum, sem tryggir hreina gagnaflutning jafnvel í hávaðasömu iðnaðarumhverfi.
Stuðningur við mikla bandbreidd og tíðni:Nútíma samrásarstillingar geta á skilvirkan hátt flutt há-tíðnimerki sem spanna vel inn á gígahertssviðið, meðhöndla á þægilegan hátt fjöl-rása myndskeið og há-hraðagögn.
Ending og vélrænni styrkleiki:Varin með sterkum fjölliða ytri jakka og traustum málmfléttum, coax snúrur þola harða útiveður, beina greftrun og líkamlegt álag ótrúlega vel.
Kostnaður-Skilvirkni:Samanborið við sérhæfða bylgjuleiðara eða langa keyrslu af virkum ljósleiðarainnviðum, þá veitir coax kaðall hagkvæma, mjög áreiðanlega lausn fyrir staðbundna RF og mynddreifingu.
Þrátt fyrir þessa styrkleika hafa kóaxkaplar athyglisverðar takmarkanir:
Merkjadempun yfir fjarlægð:Þar sem hátíðnimerki ferðast í gegnum kjarnaleiðarann og rafmiðilinn verða þau fyrir auknu orkutapi. Merkjatap eykst veldishraða með hærri tíðni og lengri kapalhlaupum, sem oft þarfnast merkjamagnara eða endurvarpa.
Líkamlegt magn og stífleiki:Hár-kóaxkaplar geta verið þykkir, stífir og þungir, sem gerir flókna leið í gegnum þéttar byggingarleiðir eða þröngt búnaðarhús krefjandi.
Viðkvæmni fyrir rakaskemmdum:Ef ytri hlífðarjakkinn rifnar eða stungur getur raki seytlað inn í fléttu hlífina með háræðsáhrifum, sem leiðir til innri tæringar, viðnámsbreytinga og að lokum kapalbilunar.
5. Bestu starfsvenjur nútíma forrita og viðhalds
Í dag spanna forritin fyrir koax snúruarkitektúr gríðarlegt úrval af tæknisviðum. Í fjarskiptum eru þeir áfram aðalmiðillinn fyrir síðustu-mílu breiðbandssendingu, og tengja hverfisdreifingarhnúta beint við kapalmótald í íbúðarhúsnæði. Í ljósvakaiðnaðinum tengja öflugar coax-línur sjónvarpsstýringarstýringar við háa-aflflutningsturna. Ennfremur eru almannaöryggisstofnanir, sjórekendur og flugsamskiptakerfi algjörlega háð harðgerðum kóaxtengingum til að tengja senditæki við -uppsett loftnet í ökutækjum eða grunnstöðvar.

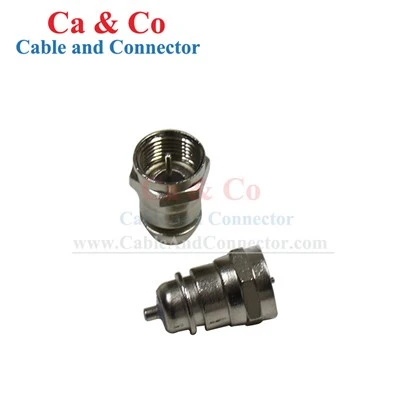

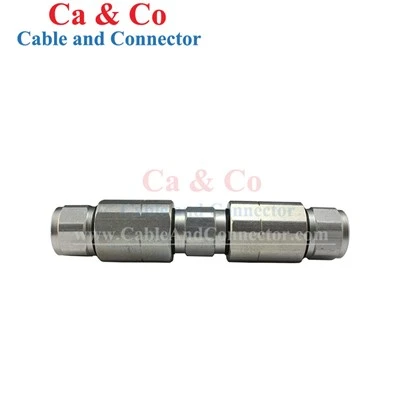

Til að tryggja að kóax kapalkerfi virki með hámarks skilvirkni eru réttar uppsetningar- og viðhaldsreglur mikilvægar. Tæknimenn verða að fylgja nákvæmlega tilgreindum lágmarksbeygjuradíus framleiðanda við uppsetningu; að klípa eða beygja snúru verulega afmyndar innri rafeinangrunarbúnaðinn, breytir einkennandi viðnám og veldur óæskilegum endurkasti merkja. Að auki er nauðsynlegt að velja viðeigandi tengitengi-eins og snittuð F-gerð tengi fyrir sjónvarpskerfi eða skrúfa-á SMA og BNC tengi fyrir RF prófunartæki og útvarpsbúnað- til að varðveita samfellu hlífarinnar. Að lokum, með því að nota faglegan prófunarbúnað eins og Standing Wave Ratio (SWR) mæli eða tíma-domain reflectometer (TDR) post-uppsetning tryggir að öll flutningslínan sé rétt samsvörun og stöðvar hugsanlegar afköst galla áður en þær skerða netið.
Niðurstaða
Koax kapallinn stendur sem sigurvegari rafmagnsverkfræðinnar og brúar bilið milli hrárra rafeindagagnaframleiðslu og þráðlausrar útbreiðslu. Með því að ná tökum á viðkvæmu jafnvægi sammiðjulegrar rúmfræði, rafmagnsaðskilnaðar og málmvörn, hefur þessi tækni eytt áratugum í að veita áreiðanlega,-tap útvarpsbylgjumerkjasendingu yfir ótrúlegan fjölda atvinnugreina.
Skilningur á grundvallarreglum kóaxkapalsins-allt frá lagskiptri innri líffærafræði hans og eðlisfræði viðnámssamsvörunar til hagnýts munar á 50 Ohm og 75 Ohm afbrigðum-gerir verkfræðingum, tæknimönnum og tækniáhugamönnum kleift að hanna öflug samskiptakerfi. Eftir því sem samskiptatíðni hækkar og gagnaþörf heldur áfram að þróast mun yfirvegað val, uppsetning og viðhald á hágæða samrásarinnviðum tryggja að alþjóðleg netkerfi okkar haldist skýr, stöðug og djúptengd um ókomin ár.
